การสั่นสะเทือน คืออะไร ? รวมสาเหตุ ผลกระทบ และการตรวจวัด

ประเด็นสำคัญ

• การสั่นสะเทือน เปรียบเหมือนสัญญาณเตือนล่วงหน้าที่บ่งบอกถึงความสึกหรอของเครื่องจักร ซึ่งการตรวจจับความถี่ที่ผิดปกติช่วยให้เราพบปัญหาในตลับลูกปืนหรือจุดหมุนต่าง ๆ ได้ก่อนที่จะเกิดความเสียหายรุนแรง
• การทำสมดุลหรือการปรับแต่งชิ้นส่วนที่หมุนด้วยความเร็วสูงช่วยลดแรงเหวี่ยงที่ไม่จำเป็น ซึ่งเป็นสาเหตุหลักที่ทำให้โครงสร้างและจุดยึดต่าง ๆ เกิดการแตกร้าวหรือล้าตัวเร็วขึ้น
• การเลือกใช้แผ่นยางหรืออุปกรณ์รองรับแรงช่วยลดการส่งต่อพลังงานไปยังพื้นที่รอบข้าง ซึ่งช่วยรักษาความแม่นยำของเครื่องมือวัดที่วางอยู่ในบริเวณใกล้เคียงได้เป็นอย่างดี
• การเก็บข้อมูลสถิติความแรงของแรงสั่นสะเทือนอย่างต่อเนื่องช่วยให้เราวางแผนการซ่อมบำรุงล่วงหน้าได้แม่นยำ และลดความเสี่ยงที่ระบบจะหยุดทำงานแบบกะทันหัน

---

ปัญหา การสั่นสะเทือน ที่เกิดขึ้นกับเครื่องจักรหรือเครื่องมือในมือคุณ อาจเป็นสัญญาณเตือนถึงความเสียหายของชิ้นส่วนภายในที่กำลังสึกหรอเพิ่มขึ้นเรื่อย ๆ เราพบเห็นบ่อย ๆ ว่าอาการสั่นเพียงเล็กน้อยที่ถูกปล่อยผ่านไป มักลงเอยด้วยการที่ตลับลูกปืนแตกหรือโครงสร้างร้าว จนทำให้งานต้องหยุดชะงักและเสียค่าซ่อมราคาแพง

บทความนี้ TNP Environment จะขอแนะนำแนวทางการสังเกตอาการผิดปกติและวิธีตรวจสอบเบื้องต้น เพื่อให้สามารถระบุจุดที่ต้องแก้ไขปัญหาที่เกิดจากการสั่นสะเทือน โดยการรู้เท่าทันแรงสั่นสะเทือนจะช่วยยืดอายุการใช้งานอุปกรณ์และลดงบประมาณในการเปลี่ยนอะไหล่ใหม่ทั้งชุด

การสั่นสะเทือน คืออะไร?

การสั่นสะเทือน หรือVibration คือ การเคลื่อนที่กลับไปมาของวัตถุรอบจุดสมดุลผ่านตัวกลางที่เป็นของแข็ง ของเหลว หรือก๊าซ สังเกตได้ชัดเจนจากการสั่นของสมาร์ตโฟนหรือการสั่นของสายกีตาร์เมื่อถูกดีด ซึ่งพลังงานรูปแบบนี้จะเกิดขึ้นเมื่อวัตถุถูกรบกวนด้วยแรงภายนอกจนทำให้ตำแหน่งเดิมเปลี่ยนไป แล้วพยายามดึงตัวเองกลับสู่จุดเริ่มต้นซ้ำ ๆ จนกว่าคลื่นพลังงานนั้นจะสงบลง

ในหน้างานจริงจะมีการวัดความรุนแรงผ่านค่าความเร่งหรือความเร็วของการขยับตัวนั้น ถ้ามอเตอร์เครื่องจักรหมุนด้วยความเร็วสูงแต่มีจุดที่ไม่สมดุลเพียงนิดเดียว แรงเหวี่ยงจะเปลี่ยนเป็นพลังงานสั่นสะเทือนที่ส่งแรงกระแทกไปถึงฐานรากคอนกรีต การวัดค่านี้จึงเป็นเทคนิคหลักที่ใช้ตรวจสอบสุขภาพเครื่องจักรเพื่อหาความผิดปกติของตลับลูกปืนหรือเพลาคดในระบบปั๊มน้ำขนาดใหญ่



สัญญาณแบบไหนที่บอกว่ากำลังมีปัญหาจากการสั่นสะเทือน

เราสังเกตปัญหาจากการสั่นสะเทือนได้ผ่านความเปลี่ยนแปลงของวัตถุและสภาพแวดล้อมที่อยู่รอบตัว แรงกระแทกที่ส่งผ่านตัวกลางต่อเนื่องมักทิ้งร่องรอยความเสียหายไว้หลายรูปแบบตั้งแต่ความผิดเพี้ยนของเสียงไปจนถึงรอยตำหนิทางกายภาพ

เรามักพบร่องรอยเหล่านี้ได้ตามจุดติดตั้งอุปกรณ์ ผิวผนังของสิ่งปลูกสร้าง หรือกระทั่งสัญญาณเตือนจากร่างกายของผู้ปฏิบัติงาน การแยกแยะลักษณะของแรงสั่นจะช่วยให้ระบุต้นตอได้ทั้งจากตัวเครื่องจักร ผนังอาคาร และความล้าของมัดกล้ามเนื้อ

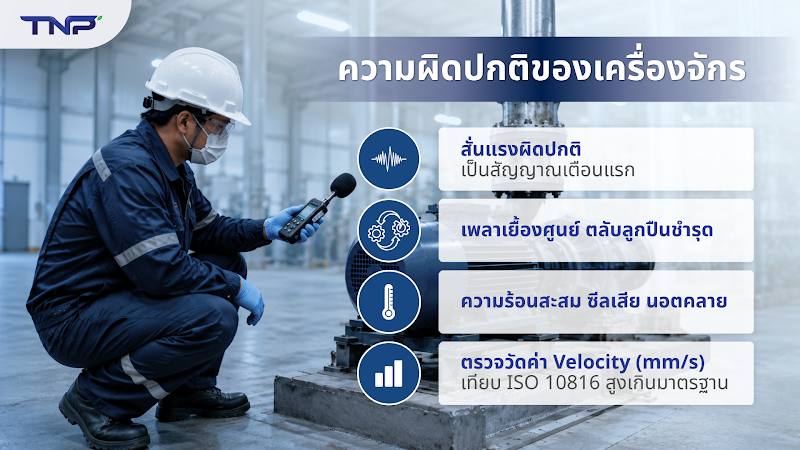

ความผิดปกติที่เครื่องจักร

การสั่นสะเทือนของเครื่องจักรที่รุนแรงกว่าปกติเป็นสัญญาณเตือนภัยอันดับหนึ่งที่บอกว่าชิ้นส่วนต่าง ๆ ภายในกำลังมีปัญหาหรือกำลังจะสึกหรอ แรงสั่นที่ผิดจังหวะมักเกิดจากการที่ชิ้นส่วนหมุนเสียสมดุลหรือมีการติดตั้งที่ไม่ได้ระนาบตั้งแต่เริ่มเดินเครื่อง

ต้นเหตุส่วนใหญ่พบบ่อยคือการเยื้องศูนย์ของเพลา หรือตลับลูกปืนเริ่มแตกชำรุดจนทำให้เกิดการกระแทกในทุกรอบการหมุนของมอเตอร์ แรงกระทำเหล่านี้ส่งผ่านไปยังโครงสร้างพื้นผิวของเครื่องจักรจนทำให้เกิดความร้อนสะสมที่เสื้อปั๊มและทำลายระบบซีลกันรั่ว

หากค่าความสั่นสะเทือนพุ่งสูงเกินเกณฑ์มาตรฐาน ISO 10816 นอตยึดฐานเครื่องมักจะเริ่มคลายตัวภายในเวลาไม่กี่ชั่วโมง การใช้เครื่องวัดความสั่นเพื่อเช็กค่า Velocity ในหน่วย มิลลิเมตรต่อวินาที จะช่วยป้องกันมอเตอร์ไหม้หรือเพลาคดได้จริง

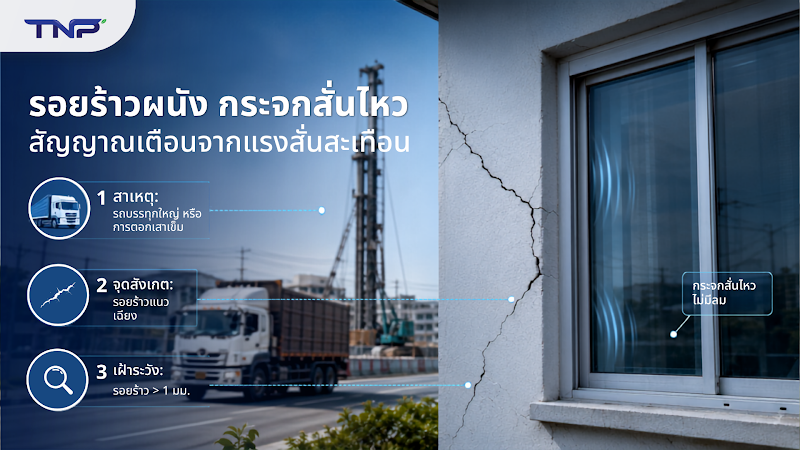

รอยร้าวตามผนัง หรือกระจกหน้าต่างสั่นไหวโดยที่ไม่มีลม

การสั่นสะเทือนจากรถบรรทุกขนาดใหญ่หรือการตอกเสาเข็มในพื้นที่ก่อสร้างใกล้เคียงส่งผลโดยตรงต่อความมั่นคงของโครงสร้างบ้าน แรงสั่นที่เคลื่อนผ่านชั้นดินเข้ามาจะสะสมเป็นพลังงานที่ทำให้วัสดุต่างชนิดกันเกิดการขยายตัวและหดตัวไม่เท่ากัน มักจะพบรอยร้าวลายงาหรือรอยร้าวแนวเฉียงบริเวณมุมวงกบประตูซึ่งเป็นจุดเปราะบางที่สุดของการรับแรงกดทับ

ส่วนอาการกระจกหน้าต่างสั่นไหวมักเกิดจากช่องว่างระหว่างขอบกระจกกับเฟรมอะลูมิเนียมที่กว้างขึ้นเพราะการบิดตัวของโครงสร้างผนัง หากปล่อยทิ้งไว้นานยางรองกระจกจะเริ่มเสื่อมสภาพและทำให้เกิดเสียงดังรบกวนได้ง่าย ๆ เมื่อมีรถวิ่งผ่านหน้าบ้าน

วิธีสังเกตความรุนแรงคือการตรวจเช็กความกว้างของรอยแยกด้วยไม้บรรทัดเหล็ก หากรอยร้าวกว้างเกิน 1 มิลลิเมตรหรือเริ่มเห็นรอยแยกรูปขั้นบันไดบนผนังอิฐมอญแสดงว่าดินใต้พื้นอาคารเริ่มมีปัญหาทรุดตัวจนส่งผลต่อเสาเข็ม

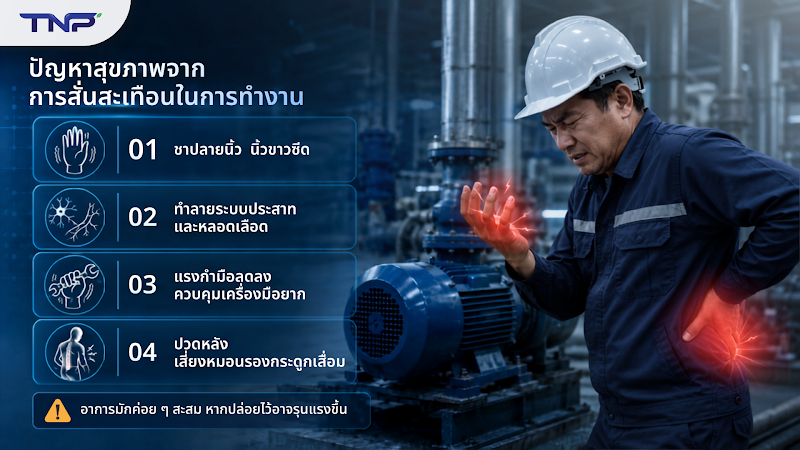

ปัญหาสุขภาพจากคนที่ทำงาน

การสั่นสะเทือนจากการทำงานทำลายระบบประสาท หลอดเลือด และเนื้อเยื่ออ่อนในร่างกายอย่างช้า ๆ โดยมักเริ่มจากอาการเหน็บชาตามปลายนิ้วที่พนักงานส่วนใหญ่มักมองข้าม หากปล่อยไว้นานจะลุกลามเป็น โรคเนื้อตายจากการสั่นสะเทือน หรืออาการนิ้วขาวซีดที่ทำให้สูญเสียความรู้สึกถาวร

แรงกระแทกจากเครื่องมือหนักส่งผลให้หลอดเลือดหดตัวผิดปกติจนเลือดไม่สามารถไหลเวียนไปเลี้ยงส่วนปลายได้ พนักงานที่ใช้งานสว่านเจาะปูนหรือเลื่อยยนต์มักพบปัญหาแรงกำมือลดลงจนหยิบจับของชิ้นเล็กไม่ได้ ส่วนกลุ่มที่ขับรถบรรทุกหรือแทรกเตอร์มักเผชิญกับ ความเสื่อมของหมอนรองกระดูก เร็วกว่าคนปกติ

อาการที่เห็นได้ชัดในระยะแรกคือปลายนิ้วซีดขาวเหมือนขาดเลือดเมื่อเจออากาศเย็น หรือความรู้สึกชาและยิบ ๆ บริเวณฝ่ามือคล้ายเข็มทิ่ม เมื่อสะสมนานขึ้นจะเริ่มมีอาการปวดเสียวสันหลังรุนแรงขณะนั่งบนเบาะเครื่องจักร และในบางรายกล้ามเนื้อแขนอ่อนแรงจนควบคุมทิศทางการทำงานได้ยากขึ้นเรื่อย ๆ



สาเหตุที่ทำให้เกิดการสั่นสะเทือนรุนแรงขึ้น

ปัญหาการสั่นสะเทือนที่ทวีความรุนแรงมักเกิดจากแรงกระทำสะสมที่จุดหมุนหรือฐานรากมีความผิดเพี้ยนไปจากค่ามาตรฐานเดิม เครื่องจักรที่ทำงานปกติอาจเริ่มส่งเสียงดังผิดปกติหรือมีอาการส่ายสะบัดแรงขึ้นจนสังเกตเห็นได้ชัดเจน

อาการสั่นที่เพิ่มขึ้นทำหน้าที่เป็นสัญญาณเตือนภัยก่อนที่ระบบจะพัง พบว่าการเปลี่ยนแปลงเพียงเล็กน้อยของค่าแอมพลิจูดสามารถส่งผลเสียลึกถึงโครงสร้างเหล็กและทำให้เกิดรอยร้าวในเนื้อวัสดุโลหะได้จริง

การติดตั้งอุปกรณ์ที่คลาดเคลื่อน

การติดตั้งชิ้นส่วนเครื่องจักรที่ไม่ได้ระนาบหรือมีจุดศูนย์กลางคลาดเคลื่อนเพียงเล็กน้อยคือสาเหตุหลักที่กระตุ้นให้เกิดการสั่นสะเทือนรุนแรงในระบบส่งกำลัง เมื่อเพลาสองเส้นวางตัวไม่ขนานกัน แรงดัดโค้งจะเกิดขึ้นซ้ำ ๆ ทุกรอบการหมุน ส่งผลให้ตลับลูกปืนและซีลกันน้ำมันต้องรับภาระหนักกว่าที่ออกแบบไว้หลายเท่าตัว

ปัญหานี้ถูกพบบ่อยในงานประกอบมอเตอร์เข้ากับปั๊มน้ำ โดยเฉพาะระบบที่ใช้การเชื่อมต่อแบบ Rigid Coupling ซึ่งไม่มีความยืดหยุ่นรองรับความคลาดเคลื่อนได้เลย หากค่าความเบี่ยงเบนหรืออาการเยื้องศูนย์เกินมาตรฐานจะทำให้เกิดเสียงดังรบกวนและโครงสร้างแท่นเครื่องเกิดอาการล้า ช่างหน้างานต้องใช้เครื่องตั้งศูนย์ด้วยเลเซอร์เพื่อปรับระดับให้มีความแม่นยำสูง โดยค่าที่ยอมรับได้จริงจะขึ้นอยู่กับความเร็วรอบและประเภทของ Coupling ที่ใช้งาน

การสั่นในทิศทางแนวรัศมีและแนวแกนที่สูงผิดปกติเป็นตัวบ่งชี้ชัดเจนว่าอุปกรณ์กำลังทำงานภายใต้ความเครียดสะสม หากปล่อยทิ้งไว้นานจะทำให้โบลต์ยึดฐานเครื่องคลายตัวหรือเกิดรอยร้าวที่ฐานรากคอนกรีต การตรวจสอบด้วยการวัดค่าความเร็วการสั่นในหน่วยมิลลิเมตรต่อวินาที (mm/s) ช่วยให้ระบุความรุนแรงของปัญหาได้ตามเกณฑ์มาตรฐาน ISO 10816-3 หรือ ISO 20816-3 ซึ่งเป็นฉบับปรับปรุงล่าสุดที่ประกาศใช้ในปี 2022

ชิ้นส่วนที่เสื่อมตามอายุการใช้งาน

ตลับลูกปืนและบูชรองรับเพลาคือชิ้นส่วนกลุ่มแรกที่มักส่งสัญญาณเตือนผ่านการสั่นสะเทือนเมื่อเริ่มเสื่อมสภาพ วัสดุเหล่านี้ทำหน้าที่รองรับแรงหมุนและลดแรงเสียดทานระหว่างชิ้นส่วนที่เคลื่อนที่ แต่เมื่อผ่านการใช้งานสะสมโดยไม่ได้รับการหล่อลื่นเพียงพอหรือรับภาระเกินพิกัด โลหะจะสึกหรอจนช่องว่างภายในลูกปืนกว้างขึ้น ส่งผลให้เพลาเริ่มสั่นออกนอกแนวแกนและส่งแรงสั่นกระจายไปยังโครงสร้างเครื่องจักรโดยรอบ

ซีลกันน้ำมันที่เสื่อมจนเกิดการรั่วซึมเป็นอีกสัญญาณที่มักถูกมองข้าม เพราะเมื่อน้ำมันหล่อลื่นลดลง แรงเสียดทานระหว่างผิวสัมผัสจะเพิ่มขึ้นอย่างรวดเร็วจนทำให้การสั่นสะเทือนรุนแรงขึ้นตามไปด้วย ในระยะนี้หากยังไม่ได้รับการแก้ไข ความเสียหายจะลุกลามจากลูกปืนไปถึงเพลาและชิ้นส่วนข้างเคียงอย่างต่อเนื่อง ซึ่งค่าซ่อมจะสูงกว่าการเปลี่ยนลูกปืนตามรอบหลายเท่าตัว

แรงสั่นสะเทือนจากภายนอก

แรงสั่นสะเทือนจากภายนอกคือพลังงานที่แผ่กระจายผ่านตัวกลางอย่างดินหรืออากาศเข้าสู่โครงสร้างอาคารโดยตรง โดยชั้นดินเหนียวหรือชั้นหินใต้ดินเป็นสิ่งสำคัญในการส่งผ่านคลื่นเหล่านี้ เนื่องจากความหนาแน่นของมวลสารแต่ละชนิดส่งผลต่อความรุนแรงของคลื่นที่เดินทางผ่านได้ต่างกัน

แหล่งกำเนิดที่พบบ่อยในพื้นที่อุตสาหกรรมและชุมชนเมืองได้แก่ รถบรรทุกหนักหรือรถไฟที่วิ่งผ่านในระยะใกล้ การตอกเสาเข็มหรือการใช้เครื่องจักรขุดเจาะในโครงการก่อสร้างข้างเคียง รวมถึงเครื่องปั๊มโลหะขนาดใหญ่จากโรงงานในบริเวณใกล้เคียง คลื่นเหล่านี้เคลื่อนที่ด้วยความเร็วต่างกันตามสภาพชั้นดิน โดยทั่วไปคลื่นที่วิ่งผ่านชั้นหินจะเดินทางได้เร็วและรุนแรงกว่าคลื่นที่วิ่งผ่านชั้นดินอ่อน และขึ้นอยู่กับลักษณะทางธรณีวิทยาของพื้นที่นั้น ๆ



ผลกระทบจากการสั่นสะเทือนส่งผลเสียอย่างไร?

การสั่นสะเทือนเป็นการถ่ายโอนพลังงานผ่านมวลสารในรูปแบบคลื่นที่ส่งผลโดยตรงต่อความเสถียรของวัตถุและสิ่งมีชีวิตรอบแหล่งกำเนิด พลังงานเหล่านี้จะแทรกซึมเข้าสู่พื้นผิวและกระจายตัวออกไปเป็นวงกว้าง เมื่อคลื่นความถี่สูงกระทบกับวัสดุหรือร่างกายมนุษย์จะเกิดแรงเค้นที่เข้าไปขัดขวางการทำงานปกติของระบบต่าง ๆ การเลือกใช้เครื่องจักรหรือกิจกรรมที่มีแรงกระแทกสูงสร้างความเสี่ยงตั้งแต่วินาทีแรกที่เริ่มทำงาน

แรงสั่นที่รุนแรงเกินเกณฑ์มาตรฐานมักทำลายความแม่นยำของอุปกรณ์อิเล็กทรอนิกส์และเครื่องมือวัดละเอียดภายในพื้นที่นั้นทันที เราพบปัญหาชิ้นส่วนเครื่องจักรหลวมหลุดไวกว่ากำหนดหรือระดับของเหลวในถังบรรจุเกิดการกระเพื่อมจนล้นออกมาภายนอก ข้อมูลจากมาตรฐาน ISO 2631 ระบุชัดเจนว่าแรงสั่นที่ส่งผ่านร่างกายหรือวัตถุต่อเนื่องกันเพียงไม่กี่นาทีสามารถเปลี่ยนสภาพความแข็งเกร็งของวัสดุให้ลดลงจนเกิดการล้าตัว

ในหน้างานวิศวกรรมจริง การจัดการแรงสั่นสะเทือนมักใช้ค่า Peak Particle Velocity (PPV) เป็นตัวชี้วัดความรุนแรงเพื่อควบคุมความเสียหายที่อาจเกิดขึ้นให้ทันท่วงที หากค่าความเร็วอนุภาคสูงสุดนี้พุ่งสูงเกินขีดจำกัดย่อมหมายถึงความเสี่ยงที่การทำงานจะล้มเหลวทั้งระบบ การติดตั้งอุปกรณ์ลดแรงสั่นอย่าง Rubber Mount หรือสปริงกันสะเทือนช่วยรักษาประสิทธิภาพการทำงานของเครื่องจักรได้ในระดับ 90-95%

ผลต่อสุขภาพที่สะสมในระยะยาว

การสั่นสะเทือนที่ร่างกายรับเข้ามาต่อเนื่องเป็นเวลานานจะทำลายเส้นประสาทและหลอดเลือด ในช่วงแรกร่างกายจะไม่แสดงอาการรุนแรง แต่แรงสั่นเหล่านี้จะเข้าไปสะสมและทำลายเนื้อเยื่ออ่อนรวมถึงระบบรับความรู้สึกทีละน้อย เรามักพบกลุ่มอาการที่เรียกว่า Hand-Arm Vibration Syndrome หรือภาวะนิ้วมือซีดขาวในกลุ่มคนทำงานที่ใช้เครื่องเจาะถนนหรือเลื่อยไฟฟ้าต่อเนื่องหลายปี

แรงสั่นสะเทือนที่สะสมจะเปลี่ยนโครงสร้างการทำงานของร่างกายจนเกิดอาการผิดปกติที่สังเกตได้ชัดเจน ได้แก่

• ปลายนิ้วเปลี่ยนเป็นสีขาวซีดและมีอาการชาอย่างรุนแรงเมื่อสัมผัสอากาศเย็น
• สูญเสียความสามารถในการหยิบจับสิ่งของชิ้นเล็กหรือการรับความรู้สึกที่ปลายนิ้ว
• ปวดหลังเรื้อรังและหมอนรองกระดูกสันหลังเสื่อมสภาพจากการสั่นสะเทือนทั้งตัว
• กล้ามเนื้อล้าและอ่อนแรงเรื้อรังเนื่องจากเส้นประสาทส่วนปลายถูกรบกวน

ผู้ที่ทำงานในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูงนานเกิน 4-8 ชั่วโมงต่อวัน มีความเสี่ยงที่จะเกิดภาวะข้อต่อเสื่อมเร็วกว่าปกติ แรงกระแทกซ้ำ ๆ จะเข้าไปลดประสิทธิภาพของน้ำเลี้ยงข้อต่อทำให้เกิดการเสียดสีของกระดูกโดยตรง การสวมถุงมือลดแรงสั่นสะเทือนหรือการติดตั้งเบาะรองนั่งซับแรงกระแทกในรถบรรทุกสามารถช่วยลดโอกาสเกิดอาการนิ้วล็อกและหมอนรองกระดูกทับเส้นประสาทได้จริง

ความเสียหายที่ค่อย ๆ เกิดกับโครงสร้างอาคาร

การสั่นสะเทือน ต่อเนื่องจากการก่อสร้างหรือเครื่องจักรขนาดใหญ่ส่งผลให้รอยร้าวขนาดเล็กขยายตัวจนกลายเป็นความเสียหายเชิงโครงสร้าง โดยแรงสั่นที่ส่งผ่านชั้นดินเข้าไปยังฐานรากจะทำให้เกิดการทรุดตัวไม่เท่ากันหรือเกิดแรงเฉือนภายในผนังอิฐก่อและรอยต่อคานได้อย่างรวดเร็ว

เรามักพบอาการล้าของวัสดุในอาคารที่ต้องรับแรงกระแทกสะสมบ่อยครั้งจนเหล็กเสริมภายในเริ่มสูญเสียแรงยึดเกาะกับคอนกรีต สังเกตได้จาก รอยแยกทแยงมุม บริเวณมุมหน้าต่างหรือรอยร้าวแนวนอนที่รอยต่อระหว่างเสากับผนังซึ่งมักลึกขึ้นเรื่อย ๆ เมื่อมีการใช้รถบดถนนหรือเครื่องตอกเสาเข็มในพื้นที่ใกล้เคียง

การสะสมของความเสียหายลักษณะนี้อาจใช้เวลาหลายเดือนกว่าจะแสดงผลชัดเจนผ่านการกะเทาะของปูนฉาบหรือการติดขัดของบานประตูหน้าต่างที่เริ่มเสียรูปทรง การติดตั้งเครื่องวัดความสั่นสะเทือนเพื่อควบคุมค่า ความเร็วอนุภาคสูงสุด (PPV) ให้อยู่ในเกณฑ์ไม่เกิน 10-15 มิลลิเมตรต่อวินาที ช่วยป้องกันปัญหาฐานรากแยกตัวได้จริง

เสียงและแรงสั่นที่รบกวนชุมชนรอบข้าง

แรงสั่นสะเทือนและเสียงที่แผ่ออกมาจากการทำงานในพื้นที่ก่อสร้างหรืออุตสาหกรรมทุกประเภทสามารถส่งผ่านชั้นดินและโครงสร้างอาคารเข้าไปถึงภายในบ้านเรือนได้โดยตรง การสั่นสะเทือน ในระดับต่ำที่มองไม่เห็นด้วยตาแต่มักส่งผลให้เกิดความรำคาญใจอย่างรุนแรงเมื่อมันสะท้อนเข้ากับพื้นที่จำกัดจนทำให้เกิดเสียงกึกก้องในห้องนอนหรือห้องนั่งเล่น

คลื่นสั่นสะเทือนจากการตอกเสาเข็มหรือการเดินจากเครื่องจักรที่มีแรงสั่นสะเทือนสูงมักส่งผลกระทบในรัศมี 50-100 เมตร รอบบริเวณงาน แรงเหล่านี้อาจทำให้เกิดรอยร้าวขนาดเล็กตามผนังปูนหรือทำให้กระจกหน้าต่างสั่นไหวอยู่ตลอดเวลา รวมไปถึงการใช้ชีวิตของคนในชุมชน

การลดผลกระทบจากเสียงและแรงสั่นสะเทือนจากเครื่องจักร ทำได้โดยการใช้เทคโนโลยี Bored Pile หรือการติดตั้งแผ่นยางรองแท่นเครื่องจักรเพื่อซับแรงกระแทก ซึ่งสามารถลดระดับแรงสั่นที่ส่งไปยังอาคารข้างเคียงได้มากถึง 40% เมื่อเทียบกับการทำงานระบบกระแทกแบบเดิม



เกณฑ์วัดระดับความรุนแรงและมาตรฐานกฎหมายที่ควรรู้

เกณฑ์วัดระดับความรุนแรงของการสั่นสะเทือน คือบรรทัดฐานที่ใช้จำแนกสถานะการทำงานของเครื่องจักรว่าอยู่ในระดับปลอดภัยหรือเสี่ยงต่อความเสียหาย เราใช้ค่าความเร็วการสั่นสะเทือนในหน่วย mm/s (RMS) เป็นดัชนีชี้วัดหลักเพราะสัมพันธ์กับพลังงานที่ทำลายล้างชิ้นส่วนภายในโดยตรง การรู้ระดับความแรงที่ยอมรับได้ช่วยให้ทีมหน้างานวางแผนรับมือกับปัญหาเชิงโครงสร้างได้ทันเวลาก่อนเกิดการลุกลามจนเกิดความเสียหาย

มาตรฐานสากลและกฎหมายไทยกำหนดตัวเลขควบคุมที่ต่างกันตามวัตถุประสงค์เพื่อปกป้องทั้งทรัพย์สินและสุขภาพของพนักงาน การควบคุมระดับแรงสั่นสะเทือนไม่ได้จำกัดอยู่แค่ตัวเครื่องจักร แต่ครอบคลุมไปถึงโครงสร้างอาคารและผลกระทบที่อาจเกิดขึ้นกับสิ่งแวดล้อมรอบข้างด้วย แผนผังการวัดจึงต้องครอบคลุมทั้งแนวราบ แนวตั้ง และแนวแกน เพื่อให้เห็นภาพรวมที่เกิดขึ้นจริงในแต่ละจุดอย่างครบถ้วน การบริหารจัดการตามเกณฑ์เหล่านี้ช่วยลดโอกาสเกิดการหยุดเครื่องกะทันหัน หรือที่เรียกว่า Unplanned Downtime ได้

การประเมินค่าความสั่นสะเทือนของเครื่องจักรตามมาตรฐานสากล ISO 10816

การประเมินค่าการสั่นสะเทือนตามมาตรฐาน ISO 10816 ใช้ค่าความเร็วการสั่นสะเทือนในหน่วย mm/s RMS เป็นดัชนีชี้วัดหลักเพื่อจำแนกระดับความรุนแรงของปัญหาที่เกิดขึ้นกับเครื่องจักรหมุน มาตรฐานนี้ช่วยให้เราตัดสินใจได้ว่าเครื่องจักรยังสามารถเดินเครื่องต่อไปได้หรือต้องหยุดเพื่อซ่อมบำรุงทันที โดยพิจารณาจากกำลังขับและลักษณะการติดตั้งพื้นฐานเครื่องจักรเป็นองค์ประกอบสำคัญ

เกณฑ์การยอมรับจะออกเป็น 4 โซนสีเพื่อความชัดเจนในการวิเคราะห์สภาพทางกายภาพ โซน A หมายถึงเครื่องจักรใหม่ โซน B คือระดับที่ยอมรับได้สำหรับการใช้งานระยะยาว โซน C คือระดับที่เริ่มมีความผิดปกติควรหาจังหวะซ่อม และโซน D คือระดับอันตรายที่เสี่ยงต่อการพังทลายเสียหายหนัก ข้อมูลในตารางแสดงตัวอย่างเกณฑ์สำหรับเครื่องจักรบนฐานแบบ Rigid

สถานะเครื่องจักร	กลุ่มที่ 1 (>300 kW)	กลุ่มที่ 2 (15-300 kW)
Zone A (ดีเยี่ยม)	0 – 2.3 mm/s	0 – 1.1 mm/s
Zone B (พอใช้)	2.3 – 4.5 mm/s	1.1 – 2.8 mm/s
Zone C (เตือน)	4.5 – 7.1 mm/s	2.8 – 7.1 mm/s
Zone D (อันตราย)	มากกว่า 7.1 mm/s	มากกว่า 7.1 mm/s

การวัดต้องทำบนเสื้อตลับลูกปืนใน 3 ทิศทางคือ แนวตั้ง แนวนอน และแนวแกน เพื่อให้ครอบคลุมลักษณะความผิดปกติที่อาจเกิดจากแรงหนีศูนย์กลางหรือความไม่ขนานของเพลา สำหรับปั๊มน้ำที่มีชุดขับในตัวจะใช้เกณฑ์ของกลุ่มที่ 4 ซึ่งอนุญาตให้มีค่าความสั่นสะเทือนสูงกว่ามอเตอร์ไฟฟ้าปกติได้ประมาณ 1.5 เท่าตามลักษณะงานเฉพาะทาง

ข้อกำหนดและเกณฑ์มาตรฐานตามกฎหมายสิ่งแวดล้อมและความปลอดภัยในประเทศไทย

กฎหมายไทยควบคุมระดับการสั่นสะเทือนผ่านประกาศคณะกรรมการสิ่งแวดล้อมแห่งชาติ ฉบับที่ 37 พ.ศ. 2553 ซึ่งเน้นการป้องกันความเสียหายต่อโครงสร้างอาคารและผลกระทบต่อผู้อยู่อาศัย ค่ามาตรฐานวัดจาก ความเร็วอนุภาคสูงสุด (Peak Particle Velocity – PPV) ในหน่วยมิลลิเมตรต่อวินาที โดยอ้างอิงร่วมกับความถี่ของการสั่นสะเทือนในหน่วยเฮิรตซ์ อาคารโบราณหรืออาคารที่เปราะบางต่อแรงสั่นสะเทือนจะมีค่าควบคุมเข้มงวดที่สุดอยู่ที่ 2.0 มิลลิเมตรต่อวินาที

ประเภทของอาคาร	ความถี่น้อยกว่า 10 Hz (มม./วินาที)	ความถี่ 10-50 Hz (มม./วินาที)
โบราณสถานหรืออาคารประวัติศาสตร์	2.0	2.0 – 4.0
อาคารที่พักอาศัยหรือโรงพยาบาล	5.0	5.0 – 15.0
อาคารพาณิชย์หรือโรงงานอุตสาหกรรม	20.0	20.0 – 40.0

มาตรฐานความปลอดภัยในการทำงานกำหนดให้นายจ้างต้องดูแลลูกจ้างไม่ให้ได้รับแรงสั่นสะเทือนเกินเกณฑ์ที่ส่งผลต่อสุขภาพแขนและมือ หรือการสั่นสะเทือนทั้งร่างกายตามหลักการของ ISO 2631 และ ISO 5349 กฎหมายแรงงานบังคับใช้เพื่อลดความเสี่ยงโรคจากการสัมผัสแรงสั่นสะเทือนในกลุ่มผู้ปฏิบัติงานกับเครื่องจักรที่มีแรงสั่นสะเทือนสูงเป็นประจำ เจ้าหน้าที่ผู้เกี่ยวข้องต้องจัดทำบันทึกผลการตรวจวัดเพื่อแสดงต่อพนักงานตรวจความปลอดภัยเมื่อมีการเข้าตรวจสอบสถานประกอบการ



วิธีลดและควบคุมการสั่นสะเทือนที่ทำได้จริง

การสั่นสะเทือน ลดลงได้ด้วยการปรับเปลี่ยนความถี่ธรรมชาติของระบบผ่านการเพิ่มมวลหรือความแข็งแรงของโครงสร้างเพื่อหลีกเลี่ยงการสั่นพ้อง (Resonance) กับเครื่องจักรขณะทำงาน การจัดการที่ต้นเหตุอย่างการตั้งศูนย์เพลา (Alignment) และการถ่วงสมดุล (Balancing) ของชิ้นส่วนหมุนอย่างแม่นยำจะช่วยลดแรงกระทำส่วนเกินที่ส่งผ่านไปยังฐานรากได้ทันที

เรามักพบว่าปัญหาแรงสั่นสะท้านที่รุนแรงส่วนใหญ่มาจากความหลวมคลอนของนอตยึดหรือฐานรองรับที่ขาดความมั่นคง การตรวจเช็คแรงบิดของโบลท์ตามค่ามาตรฐาน (Torque Spec) จึงเป็นขั้นตอนที่ทำได้จริงและเห็นผลชัดเจนที่สุด การเสริมค้ำยันโครงสร้างเหล็กหรือการเพิ่มน้ำหนักให้กับฐานคอนกรีตจะช่วยเปลี่ยนพฤติกรรมการสั่นของวัตถุให้ไปอยู่ในช่วงความถี่ที่ปลอดภัยกว่าเดิม

เทคนิคการเปลี่ยนความเร็วรอบของมอเตอร์เพียงเล็กน้อยผ่านตัวควบคุมความถี่ (VFD) สามารถตัดปัญหาการสั่นรุนแรงในบางช่วงเวลาได้โดยไม่ต้องรื้อถอนระบบใหม่ การสังเกตอาการสั่นที่มักเกิดขึ้นบ่อยในช่วงความเร็วรอบ 1,450 ถึง 1,500 รอบต่อนาที จะช่วยให้ทีมช่างระบุจุดวิกฤติของเครื่องจักรขนาดต่าง ๆ ได้แม่นยำขึ้น

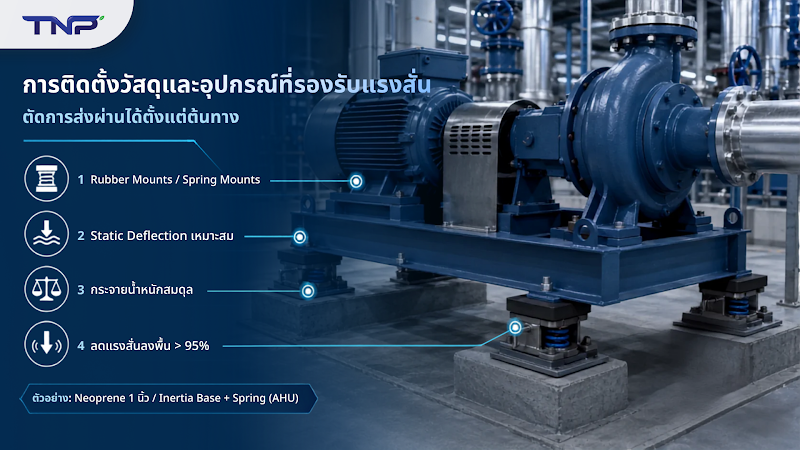

การติดตั้งวัสดุและอุปกรณ์รองรับแรงสั่นที่ช่วยตัดการส่งผ่านได้ตั้งแต่ต้นทาง

การสั่นสะเทือน จากเครื่องจักรที่มีแรงสั่นสะเทือนสูงหรือมอเตอร์ขนาดใหญ่ต้องถูกสกัดกั้นด้วยการติดตั้งลูกยางกันสั่น (Rubber Mounts) หรือสปริงรองฐาน (Spring Mounts) ที่มีความยืดหยุ่นสัมพันธ์กับรอบหมุนของเครื่องยนต์โดยตรง เรามุ่งเน้นการเปลี่ยนพลังงานการเคลื่อนที่ให้กลายเป็นความร้อนภายในวัสดุรองรับเพื่อไม่ให้คลื่นความถี่ส่งผ่านไปยังคานหรือพื้นอาคารส่วนอื่น

การเลือกใช้วัสดุต้องพิจารณาค่าการยุบตัว (Static Deflection) ให้ตรงตามคู่มือการติดตั้งเพื่อป้องกันการเกิดปรากฏการณ์เรโซแนนซ์ที่อาจทำให้โครงสร้างสั่นรุนแรงกว่าเดิม เราวางตำแหน่งอุปกรณ์รองรับให้กระจายน้ำหนักสม่ำเสมอกันทุกจุดรอบตัวเครื่องเพื่อรักษาความสมดุลของเพลาขับและลดการสึกหรอของชิ้นส่วนภายในเครื่องจักร

การติดตั้งแผ่นยาง Neoprene หนาประมาณ 1 นิ้วใต้ปั๊มน้ำขนาดเล็ก หรือการใช้ฐานคอนกรีตลอยตัว (Inertia Base) ร่วมกับสปริงในงานระบบปรับอากาศขนาดใหญ่ (AHU) สามารถลดแรงสั่นลงพื้นได้มากกว่า 95% เทคนิคนี้ช่วยป้องกันความเสียหายต่อรอยเชื่อมท่อและยืดอายุการใช้งานของปะเก็นยางต่าง ๆ ได้จริง

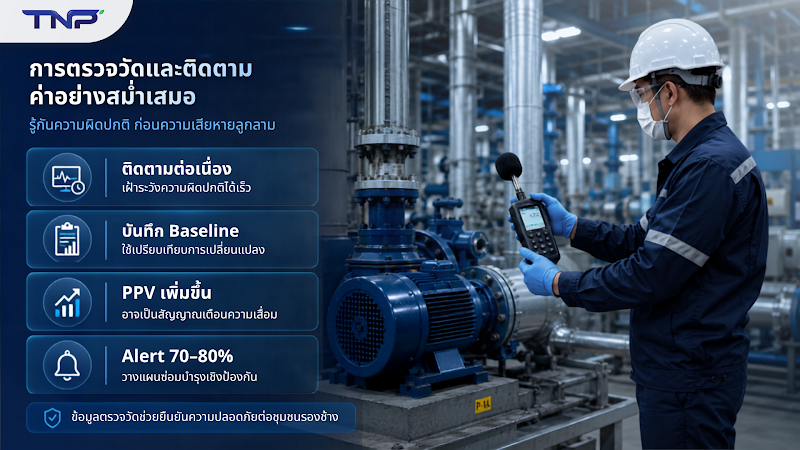

การตรวจวัดและติดตามค่าอย่างสม่ำเสมอ

การติดตามค่าการสั่นสะเทือน อย่างต่อเนื่องช่วยให้เรารู้ทันความผิดปกติก่อนที่ความเสียหายจะลุกลามถึงขั้นโครงสร้างร้าวหรือเครื่องจักรหยุดทำงานกะทันหัน เราบันทึกค่าพื้นฐาน (Baseline) ตั้งแต่เริ่มติดตั้งเพื่อใช้เปรียบเทียบความเปลี่ยนแปลงที่เกิดขึ้นในแต่ละช่วงเวลา การตรวจสอบสม่ำเสมอช่วยลดความเสี่ยงที่ระดับแรงสั่นจะพุ่งสูงเกินขีดจำกัดความปลอดภัยที่กำหนดไว้ในมาตรฐานสากล

หากพบว่าค่าความเร็วอนุภาคสูงสุด (Peak Particle Velocity – PPV) มีแนวโน้มเพิ่มขึ้นเพียงเล็กน้อยก็อาจเป็นสัญญาณเตือนของความเสื่อมสภาพของชิ้นส่วนภายในหรือความไม่สมดุลของแกนหมุนได้ การตั้งค่าแจ้งเตือนล่วงหน้าที่ระดับ **70-80%**ของค่าขีดจำกัดช่วยให้ทีมมีเวลาวางแผนซ่อมบำรุงเชิงป้องกันทันท่วงที ข้อมูลจากการตรวจวัดยังใช้เป็นหลักฐานยืนยันความปลอดภัยต่อชุมชนรอบข้างเมื่อมีการใช้เครื่องจักรที่มีแรงสั่นสะเทือนสูงหรือทำฐานรากในเขตเมืองที่มีความไวต่อแรงสะเทือนสูง



บริการตรวจวัดระดับแรงสั่นสะเทือนด้วยเครื่องมือมาตรฐานสากลที่เหมาะสมกับหน้างานจาก TNP Environment

เราใช้การตรวจวัดระดับเสียงและความสั่นสะเทือนด้วยเครื่องมือที่ผ่านมาตรฐานสากลเช่น ISO 4866 และ DIN 4150 เพื่อวิเคราะห์ผลกระทบต่อโครงสร้างอาคารและชุมชนรอบข้าง การเลือกอุปกรณ์จะปรับเปลี่ยนตามลักษณะงานจริง เช่น การใช้ Geophone 3 แกน สำหรับวัดแรงกระแทกจากการตอกเสาเข็ม หรือการใช้เครื่องวัดความเร่งในงานติดตั้งจากเครื่องจักรที่มีแรงสั่นสะเทือนสูง ทีมงานจะวางเซนเซอร์ในจุดยุทธศาสตร์ที่ส่งผลต่อเสถียรภาพอาคารมากที่สุด เพื่อเก็บค่าความเร็วอนุภาคสูงสุดในแต่ละทิศทางอย่างเที่ยงตรง

ข้อมูลที่ได้ช่วยให้วิศวกรประเมินค่า Peak Particle Velocity (PPV) เทียบกับเกณฑ์ความปลอดภัยของอาคารแต่ละประเภทได้อย่างชัดเจน หน้างานที่มีความอ่อนไหวสูง โดยจะติดตั้งระบบแจ้งเตือนแบบเรียลไทม์ที่ส่งสัญญาณเตือนทันที

ผลการตรวจวัดจะถูกจัดทำเป็นรายงานเชิงลึกที่ระบุทั้งค่าความถี่และระดับแอมพลิจูด เพื่อใช้เป็นหลักฐานยืนยันความปลอดภัยตามข้อบังคับของ EIA ข้อมูลเหล่านี้ช่วยให้ผู้บริหารโครงการปรับเปลี่ยนเทคนิคการก่อสร้างได้หน้างานทันที เช่น การปรับระดับแรงกระแทกของปั้นจั่นให้เหมาะสมกับสภาพชั้นดิน เพื่อคุมระดับ การสั่นสะเทือน ให้อยู่ในเกณฑ์มาตรฐานไม่เกิน 0.5 – 20 มิลลิเมตรต่อวินาที ตามประเภทอาคาร



สรุป

การตรวจวัดค่า การสั่นสะเทือน ช่วยป้องกันความเสียหายรุนแรงก่อนที่เครื่องจักรจะพัง โดยจะนำข้อมูลความถี่มาวิเคราะห์เพื่อระบุต้นเหตุของปัญหา รวมไปถึงการติดตามค่าความผิดปกติของเครื่องมือต่าง ๆ ในโรงงานสม่ำเสมอยังช่วยลดค่าใช้จ่ายซ่อมบำรุงและป้องกันความเสียหายที่อาจเกิดขึ้นจากการที่เครื่องจักรหยุดทำงานได้อีกด้วย

หากเริ่มรู้สึกถึงแรงสั่นที่ผิดปกติ ควรนำเครื่องวัดมาทดสอบระดับความรุนแรงตามมาตรฐาน ISO 10816 เพื่อหาแนวทางแก้ไขเบื้องต้นทันที การตรวจเช็กสม่ำเสมอช่วยให้แผนการซ่อมบำรุงแม่นยำและช่วยยืดอายุการใช้งานของเครื่องจักรให้ทำงานได้เต็มประสิทธิภาพ ดูข้อมูลเพิ่มเติมได้ที่บริการของเรา



คำถามที่พบบ่อย (FAQ) เกี่ยวกับการสั่นสะเทือน

การสั่นสะเทือนวัดค่าด้วยอะไร?

วัดด้วยค่าความเร็วการสั่นในหน่วยมิลลิเมตรต่อวินาที (mm/s) โดยอ้างอิงมาตรฐาน ISO 10816 หรือ ISO 20816 เพื่อจำแนกว่าเครื่องจักรอยู่ในระดับปลอดภัยหรือต้องซ่อมบำรุง

การสั่นสะเทือนส่งผลต่อสุขภาพได้จริงไหม?

การสั่นสะเทือนส่งผลกระทบต่อสุขภาพ โดยเฉพาะผู้ที่สัมผัสแรงสั่นต่อเนื่องเป็นเวลานาน อาจเกิดอาการชาปลายนิ้ว หลอดเลือดหดตัวผิดปกติ หรือหมอนรองกระดูกเสื่อมเร็วกว่าปกติ

แรงสั่นสะเทือนจากการก่อสร้างทำให้บ้านที่อยู่ใกล้เคียงเกิดรอยร้าวได้ไหม?

ทำให้เกิดรอยร้าวได้ หากค่า PPV เกินเกณฑ์ที่กฎหมายไทยกำหนด โดยอาคารที่พักอาศัยมีค่าควบคุมอยู่ที่ 5-15 มิลลิเมตรต่อวินาที ขึ้นอยู่กับความถี่ของการสั่น

ตรวจพบว่าเครื่องจักรสั่นผิดปกติควรทำอย่างไรก่อน?

วัดค่าความเร็วการสั่นเปรียบเทียบกับค่าพื้นฐานที่เคยบันทึกไว้ แล้วตรวจสอบการตั้งศูนย์เพลาและสภาพตลับลูกปืนเป็นลำดับแรก

การติดตั้งยางรองแท่นเครื่องช่วยลดการสั่นสะเทือนได้จริงไหม?

ช่วยได้ หากเลือกวัสดุให้ตรงกับความถี่และน้ำหนักของเครื่องจักร การเลือกผิดประเภทอาจทำให้เกิด Resonance และยิ่งสั่นหนักกว่าเดิมได้
